Descripción del proyecto
Eleva Ingeniería y Arquitectura desarrolló el proyecto de diseño y cálculo de una estructura metálica destinada a soportar un depósito de Gas Licuado del Petróleo (GLP) para nuestro cliente Asistencia Europea REIFS S.L.
La actuación surgió de la necesidad de ubicar el depósito en la zona de patio de las instalaciones, a una cota aproximada de 11 metros de altura, superando la cumbrera de la nave existente. Esta solución permitía cumplir los condicionantes técnicos y normativos aplicables a este tipo de instalaciones.

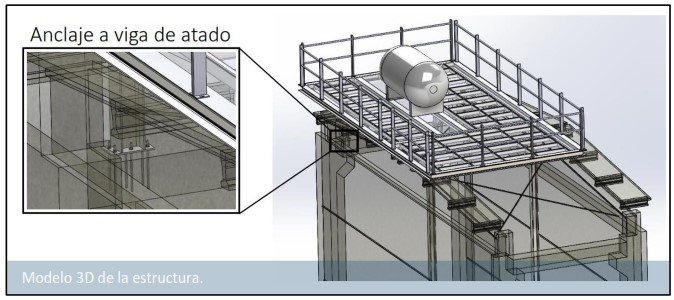

Para ello, se diseñó una estructura portante de acero con un sistema de anclaje distribuido entre la planta patio y la planta sótano, garantizando la correcta transmisión de esfuerzos a la cimentación y proporcionando la estabilidad necesaria frente a las acciones de servicio y ambientales.
Ingeniería y cálculo estructural
El diseño estructural se desarrolló conforme a la normativa española vigente para estructuras metálicas y sistemas de anclaje a cimentación. Asimismo, la geometría y prestaciones de la instalación fueron definidas de acuerdo con los requisitos establecidos en la norma UNE 60250:2008 para instalaciones de almacenamiento de gases licuados del petróleo (GLP) en depósitos fijos destinados al consumo en instalaciones receptoras.

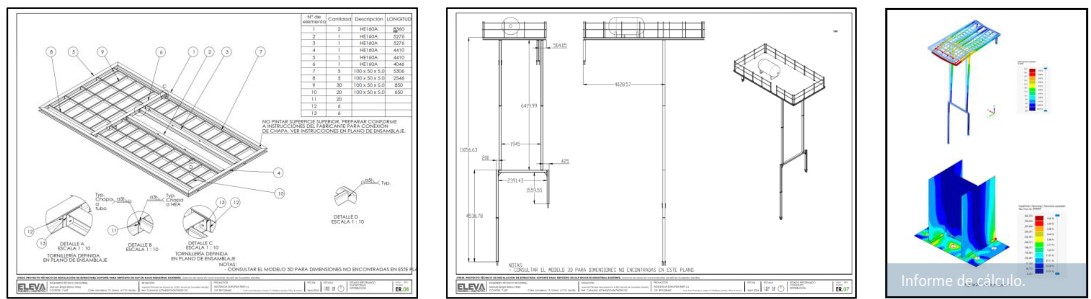

Con el objetivo de optimizar el comportamiento estructural y garantizar la seguridad de la instalación, los cálculos fueron realizados mediante el método de los elementos finitos, permitiendo analizar con precisión los esfuerzos, deformaciones y condiciones de servicio de la estructura.
Resultado
El resultado fue una solución técnica robusta, segura y completamente adaptada a las necesidades del cliente, garantizando el cumplimiento normativo y la viabilidad de la instalación del depósito elevado de GLP dentro de las condiciones específicas del emplazamiento.
